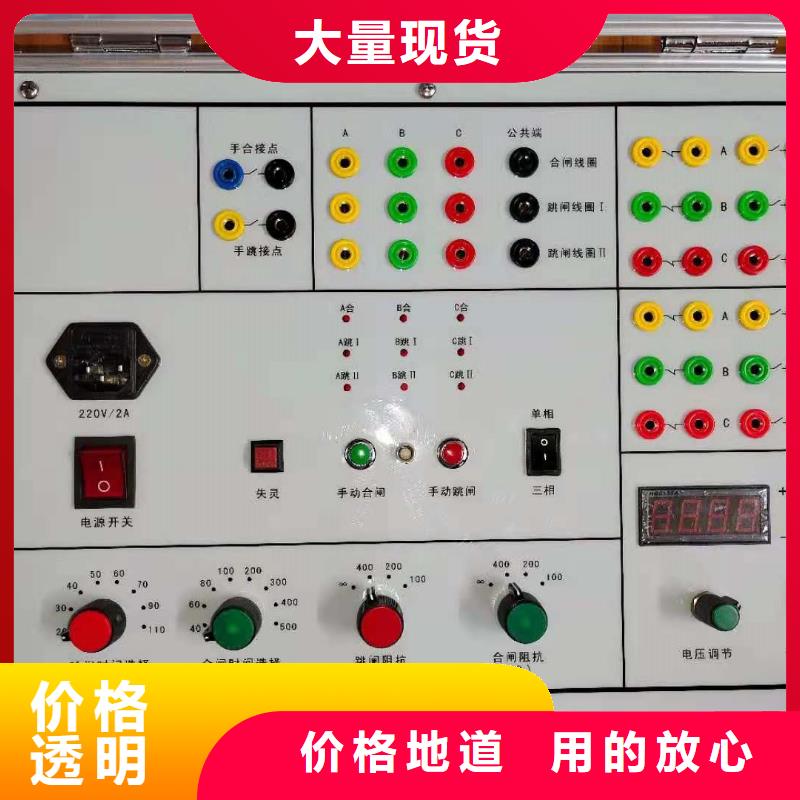

安徽巢湖模拟断路器．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。三．使用说明1．面板开关、按键其功能介绍：（1）直流电压调整旋钮：旋转此钮可调节直流电压输出大小。顺时针旋转直流电压值增大；逆时针旋转直流电压值减小。在由大调小时，旋转应尽量慢些。（2）指示灯：①电源指示灯模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯模拟断路器上电后，运行指示灯亮。说明系统运行正常。③状态指示灯该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相（3）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。（4）时间显示窗口：为液晶显示屏，显示跳合闸时间。（3）电源开关： 此开关为模拟断路器电源开关。（5）跳闸电流选择开关： 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。(6)合闸电流选择开关： 合闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置合闸电流为1A、2A、3A、4A、5A。

安徽巢湖模拟断路器电压设定：设定机带程控稳压电源输出电压，此电压也是模拟断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。8．跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。七．操作方法本装置和继电保护测试装置配合使用。a)具体操作方法如下：①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，设置直流电压输出至合适值，用此电压作为操作回路电压。应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。b)自动重合闸试验自动重合闸装置是将因故跳开的断路器按需要自动投入的一种自动装置。电力系统的运行经 验表明，架空线路故障大多数是瞬时性故障，少数为性故障。对于瞬时性故障 ，借助自动重合闸装置既能迅速恢复正常的供电。运行统计资料表明，输电线路向动重合闸装置的动作成功率（用重合闸成功的次数与总动作次数之比表示）约在60％～90％之间。可见采用自动重合闸装置的效益是很可观的。但反复的试验会使断路器的通断容量降低，影响了断路榕的工作靠性。高压断路端是电力系统二次设备中控制和保护的关键电器，受它控制和保护的电路，无论在空载、 负载或短路故障状态，都应可靠动作。为了尽量减少高压断路器的动作次数，一般情况用模拟断路器代替真实断路器做自动重合闸试验，以避免由于重复的整组试验造成高压断路器反复分合带乡长不良影响。
