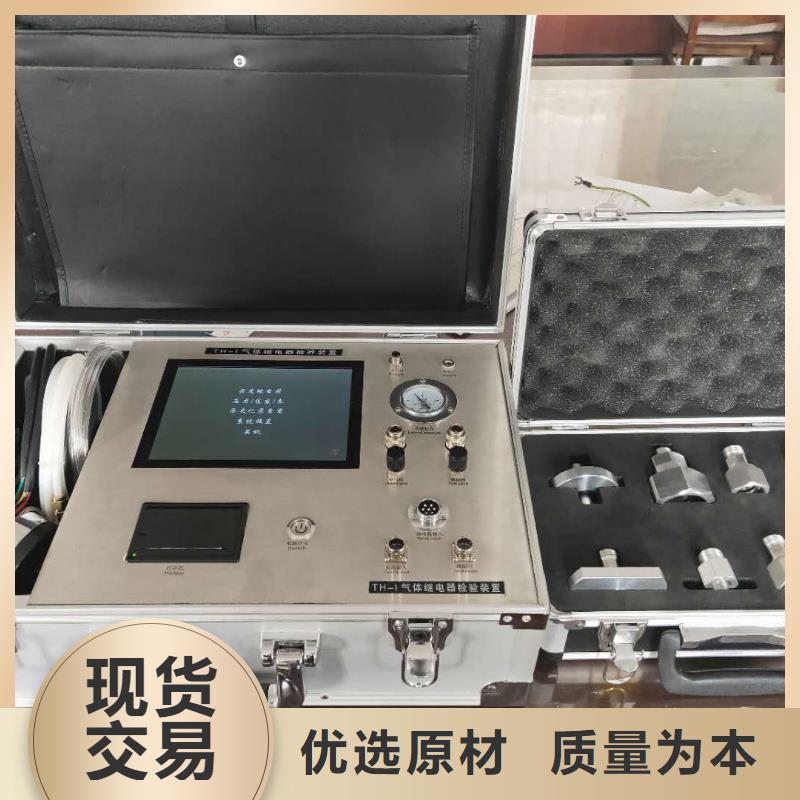

热继电器测试仪功能及特点该校验仪主要具有如下功能：1、对任意环境温度下的各种SF6气体密度继电器的报警动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的报警性能校验。2、对任意环境温度下的各种SF6气体密度继电器的闭锁动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的闭锁性能校验。3、如被校验的SF6气体密度继电器附有压力表或密度表，该校验仪还可对压力表或密度表的精度进行校验。该校验仪吸收国内同类产品先进经验，运用了先进的的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术，选用进口的高性能压力、温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度，并自动换算成20℃时的标准压力值，从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室，而且避免了大量的SF6气体的浪费。具有以下显著特点：?采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。?

热继电器测试仪将减压阀连接到储气瓶上，然后用进气管道将减压阀和仪器进气口相连接。5.1.4用触点信号线连接密度继电器的各接点，另一端插入触点信号。注意：黄色鳄鱼夹连接密度控制器的闭锁端子（接点一，黄色），红色鳄鱼夹连接密度控制器的报警端子（接点二，红色），黑色鳄鱼夹连接密度控制器的超压端子（接点三，黑色），连接前请确保密度继电器报警和闭锁端子已经与其它电路断开。5.1.5连线示意如下：触点信号线 进气管道测量管道 仪器面板5.2初始化界面。经过大约20秒的延时后进入系统主界面：按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3密度继电器校验5.3.1 密度继电器接点状态选择按或、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：1、接点状态对应密度继电器校验初始状态，如果校验开始时接点闭合为常闭，接点开断为常开。一般情况下，闭锁、报警为常闭，超压为常开。2、允许误差与密度继电器精度有关，一般数值为：精度等级＊2/100。5.3.2 设备编号和校验员设置界面按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设备编号和校验员编号不要大于600005.3.3 密度继电器种类选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3.4 校验值设定按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设定值请参照密度继电器铭牌。5.3.5 校验项目选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。说明：1、进入校验界面后，打开减压阀总阀门，然后调节输出压力到0.75MPa，仪器进入自动检验过程。
