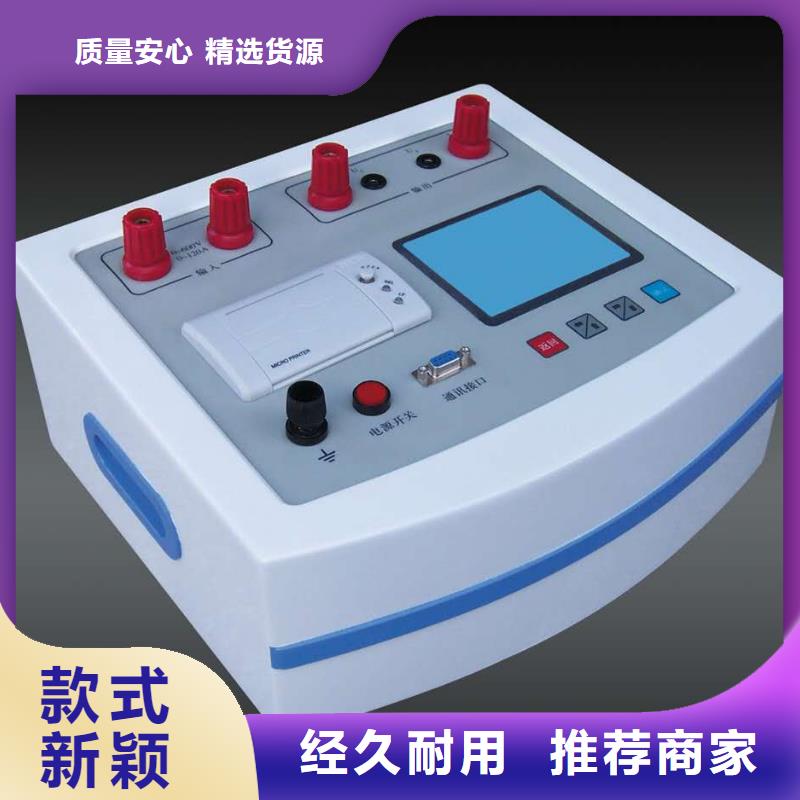

以下是:安徽安庆【灭磁过电压测试仪】,便携式故障录波仪源厂直销的图文介绍
安徽安庆灭磁过电压测试仪测试仪由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。仪器内部含有用于过电压测试的配接电阻，在测试中可以使用可分组设定的内部电阻器，也用可外部接入电阻进行过电压灭磁试验。图二、原理图三、警告事项：灭磁过电压测试仪为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请一定要遵守本规定。1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！连接和拆卸被试品时一定要在关机或复位状态和电压输出为“0”时。2）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。3）打开电源开关前要将“电压输出旋钮”调到“0”。4）供电电源为220V、50Hz工频电源。5）测试中和有高压输出时，不得接触被试品。6）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。四、技术指标：输出电压 AC:0---5000VDC:0----5000V输出功率：1200W/1500W（变压器功率可选）电压精度：2%电流精度：2%漏电流范围：AC:0—30—100mA（5000V）AC:0—30—450Ma (3500V)DC:0—30mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）操 作： 设置时间、交直流测试、限流值，触摸屏操作。波形数据存储：USB盘（不小于8g）外形尺寸：380宽*320高*260深重 量：约 18kg供电电源：AC220V（±10%），50Hz五、应用范围：励磁系统介电性能试验非线性电阻漏电试验灭磁过电压保护特性试验通用交直流耐压试验
安徽安庆灭磁过电压测试仪仪器现场接线及使用a交流耐压试验接线适用于干式与油浸式变压器、电抗器、断路器、电压/电流互感器、套管、支柱绝缘子等交流耐压试验。图2试品交流耐压试验接线图b有串联间隙过电压保护器交流耐压试验接线（以A相-地接线为例）注意：试验前应将过电压保护器所有接线拆除，保持A、B、C三相及地线均为悬空状态！！图3有串联间隙过电压保护器试验接线图b无串联间隙过电压保护器及氧化锌避雷器直流1mA参考电压试验接线（以A相-地接线为例）注意：试验前应将过电压保护器所有接线拆除，保持A、B、C三相及地线均为悬空状态！！图4无串联间隙过电压保护器试验接线图4.2.1 开关机将电源开关打至“ON”状态，仪器显示屏上显示开机画面（如图5），将电源开关打至“OFF”状态，仪器关闭。欢迎使用过电压保护器测试仪图5开机4.2.2 测量功能选择页面开机画面后仪器进入“功能选择”页面（如图6），有五个菜单选项： 个菜单项为“有间隙TBP”测量功能，用于有间隙过压保护器的工频放电电压试验。
天正华意电气设备(安庆市分公司)是一家从事 工频交流耐压试验装置生产、销售公司。 公司本着以品质为先导，以完善的服务体系为基石，开拓创新，锐意进取的精神，凭借强大的技术研发能力，精湛的生产工艺，充足的人力资源，来赢得客户对公司的满意。
安徽安庆灭磁过电压测试仪主运行界面中单击“过电压”，进入过电压试验界面。界面上方从左至右依次有高压电阻投切选择，用于过电压试验时配置输出电流，此选项为复选框：可以选任意一个，或两个，或全不选。超漏报警限值有300 mA、450 mA和600 mA三个档位，此为单选，默认300 mA。上方中间部分为电压、电流、畸变、频率实测值显示，右侧为运行状态按钮，测试启动时，运行状态绿灯亮起。界面正中为波形显示区，显示电压的实时波形。界面左侧有四个功能按钮，分别是设置，耐压测试，保存和返回。其中设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。“耐压测试”用于切换到电压试验。保存按钮用于测试过程中，抓取当前屏幕上的参数值和波形，默认保存路径为USB口上的随机附赠U盘（自行准备的U盘容量不应高于8GB）。若保存过程中USB口没有U盘，则图形文件自动保存在机器系统的路径NandFlash下。界面如下所示：图五、过电压试验界面当图形保存过程中未插U盘，事后想复制该图形文件步骤如下：只需把U盘插入测试装置面板的USB接口，在主界面上双击界面空白区域6次，退出测试程序。在桌面左上角的“我的设备”图标上双击鼠标左键，并进入NandFlash盘符(此时若U盘已经插入USB接口，在NandFlash同级目录下会出现“硬盘”盘符)。选中NandFlash下待剪切的文件，点“编辑”菜单栏中的剪切命令，回到我的设备目录下的“硬盘”目录下，点击“编辑“菜单栏中的粘帖命令，即可以把数据文件保存到U盘。保存完毕后，若需要重新运行测试程序可以双击“我的设备”—“NandFlash”—“N”或“G”文件即可。(若复制剪切过程中发现不能找到“硬盘”盘符，请插拔U盘多试几次)。
