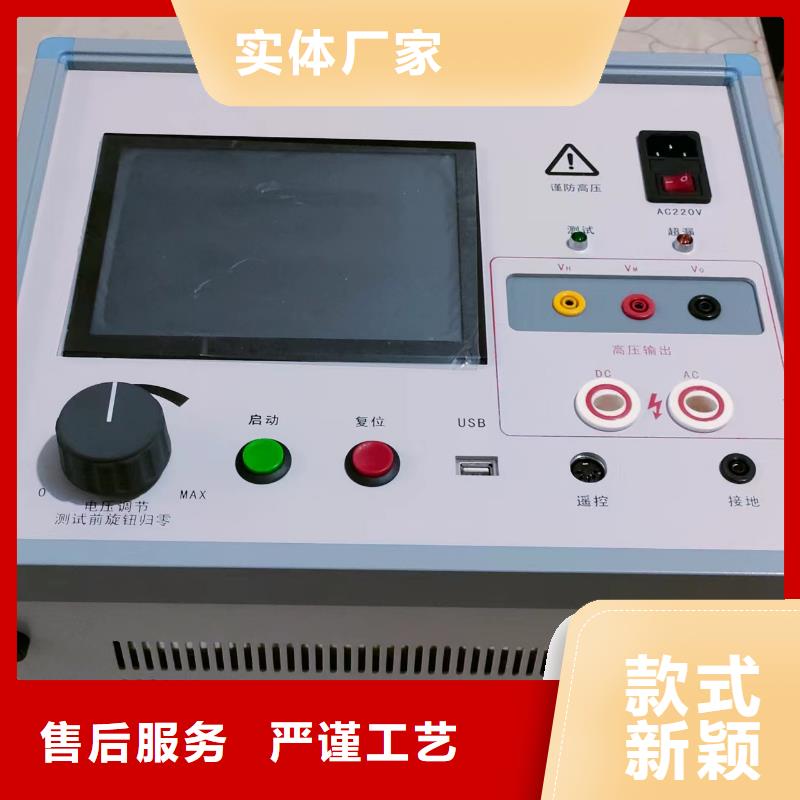

水内冷发电机定子泄漏耐压测试仪

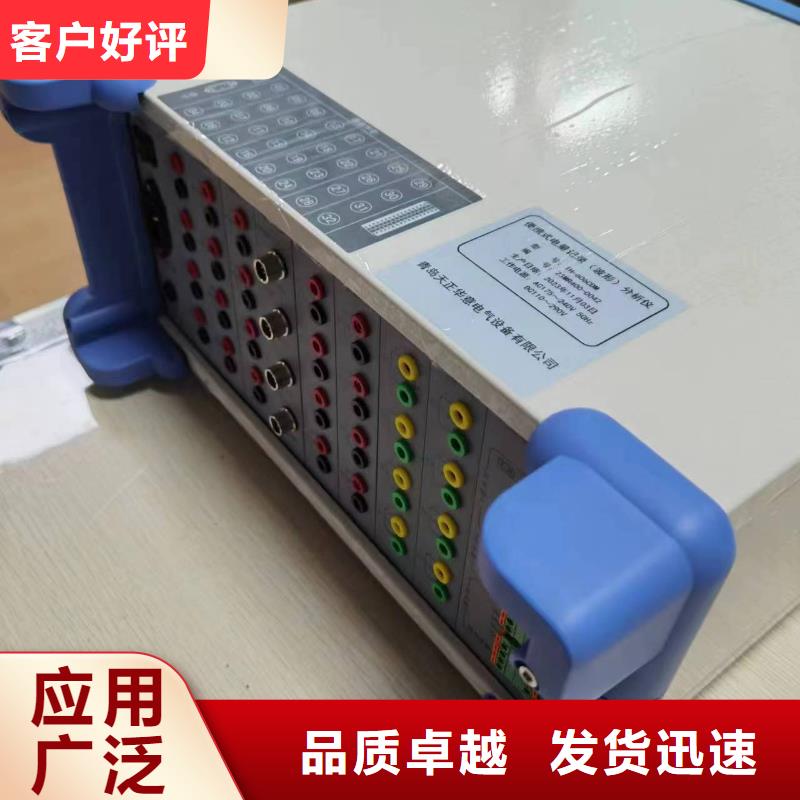

录波仪模拟通道类型TH-608CDM便携式故障录波器将模拟通道定义为4种类型，即交流信号、直流信号、转速、4～20mA信号。每个类型各有不同的计算方法。交流信号：用RMS（均方根）算法计算有效值。当外接互感器（如PT、CT）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如15KV/100V、12kA/5A。直流信号：采用20ms平均值计算有效值。当外接互感器（分流器）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如1500A/75mV。转速：转速通道处理并提取转速信号的过零点信息，根据过零点计算转速、功角等参量。转速信号的变比是极对数的含义。详见5.7.1。4～20mA信号：与直流信号同样是采用20ms平均值计算有效值。当外接变送器时，4mA对应值、20mA对应值分别输入变送器4mA、20mA对应的一次值。2.4 开关量通道标配为外接8路无源节点（通道内部输出+24V）8路有源节点（有源节点外部电压：DC12V～220V）。也可根据用户要求配置有源节点的电压范围。同步采样开关量通道多可配置32路。2.5 派生量TH-608CDM便携式故障录波器多可设置24路派生量，各类型的准确度如表3所示。派生量的具体种类及设置参见“5.3.1 派生量”。表3类型 准确度 备注频率 ±0.02Hz 有功功率 0.5% cosφ1.0–0.5 电压＞50% 电流＞10%无功功率 0.5% sinφ1.0–0.5 电压＞50% 电流＞10%功率因数 1% 正序 1% 负序 1% 零序 1% 两相负序 1% 相角差 ±0.3° 实测功角 ±0.3° 两矢量差 0.5% 两矢量和 0.5% 线路功角 ±0.3° 交流阻抗 0.5% 同期压差 1% 计算功角 ±1.5° 标量和 由引用参量决定标量差 由引用参量决定一次函数 由引用参量决定三、技术要点 3.1 记录方式3.1.1 故障记录格式当TH-608CDM便携式故障录波器监测到接入参量的状态满足启动判据时，即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录，模拟量波形可以采用分段记录。

录波仪四、参量配置录波仪配置的参量包括有24路模拟通道、24路派生量、16路开关输入量。用户可以调整这些参量的设置。录波仪本机可做部分设置，完整的设置功能需要联机后使用PC软件进行。参量配置功能由PMR.EXE的“功能菜单\参量配置”或TRIAL.EXE的“菜单\设置\参量配置”进入。在这个对话框里，对录波仪的模拟通道、派生量、开关量进行设置。4.1.模拟通道表格各栏的定义：通道：模拟通道序号。单击图标切换模拟通道的运行、禁止。运行，禁止。类型：录波仪定义了3种模拟通道类型，各自有不同的处理方法：交流通道：按均方根10ms计算一点有效值。直流通道：对采样值平均，每10ms生成一点有效值。转速通道：按信号过零点计算转速。名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零额定频率：对于交流通道、转速通道，输入信号的额定频率；直流通道输入0。小数位数：显示时取小数的位数。变比一次：PT、CT、分流器的一次值变比二次：PT、CT、分流器的二次值。当不需要设置变比时，将”变比一次”、”变比二次”二栏清空。对于转速信号，变比是极对数的含义。对于部分水轮机组，其转子上的测速齿 的齿数与其极对数相同，此时应将极对数输入对应的设置项。例如，某水轮机组的极对数为28，额定转速为107.1rpm，其安装于转子上的齿 的齿数也是28。此时，应将”变比一次”设为1、”变比二次”设为28，并将录波仪模块上的转速信号选择开关拨至1:1处。在运行时，仪表接收到的转速信号，是每分钟发生107.1×28 = 3000个脉冲，仪表使用极对数（28）计算：3000 / 28 = 107.1rpm，得到了机组实际的转速。设置的极对数值，不影响发电机功角的计算。对于额定转速为3000rpm的火电机组，应将”变比一次”、”变比二次”二栏清空。此页面包含采样频率的选择，程序根据此时打开的模拟通道数，自动给出了可选的 采样频率。模拟通道数与 采样频率的关系请参见第二章技术规格中”同步采样频率”的说明。请根据信号特性选择采样频率。对于发电机总启动电气试验，录波仪的基本采样频率（10KHz）可充分满足准确度、响应时间的要求。4.2.派生量类型：派生量类型，见下表名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零小数位数：显示时取小数的位数参量1-6：参与计算的参量，见下表设置要求：1．模拟参量，含模拟通道和派生量，名称和代号必须 。2．模拟参量额定值不能为零。3．如果设置了模拟通道变比，则变比一次、变比二次都不能为零。4．派生量的参量1-6，依据类型不同，需要正确选择。

录波仪二、运行准备2.1.PC机需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上处理器操作系统：Windows NT/2000/XP/Win7RAM : 2GB或以上显卡及显示器：1024×768/16bit色, 1280×960以上串行口（可选）：标准RS-232C串行口网络接口：802.3 100M2.2.运行准备2.2.1.设备通讯运行前，需要配置PC机与录波仪的通讯选择项。由PMR程序的”通讯设置”按钮或TRIAL程序的”菜单\设置\通讯设置”进入。在此选择通讯方式。在此页设置串行通讯口的参数。“本机端口”，指的是PC机的端口。在此页输入录波仪的IP地址。录波仪的IP地址显示在状态条上。1、串行口（COM）使用随机附带的专用串行通讯线连接PC机和录波仪。分别在PC机和录波仪上选择所用的串行端口，并选择相同的波特率。波特率的选择取决于通信线路的长度，如不改变串口通讯线，则不必更改。更改录波仪的串口设置后，应重新启动。2、网络（TCP/IP）录波仪的IP地址可在其本机设置。在录波仪运行后，从其状态栏读取IP地址，并填入此对话框的“IP地址”一栏。建议使用随机附带的直联网络线连接PC机和录波仪；如果是跨地域联网，应基于对网络充分了解做出正确的设置，并应确认所使用的网络线、交换机等设备处于良好的运行状态。2.2.2.参量配置部分参量配置内容可以在录波仪上进行；使用PC机软件，可以进行全部设置。运行前，至少应设置：1．模拟通道：名称、代号，额定值、变比。2．开关量通道：名称、代号、接入逻辑。3．派生量：根据需要配置派生量。
