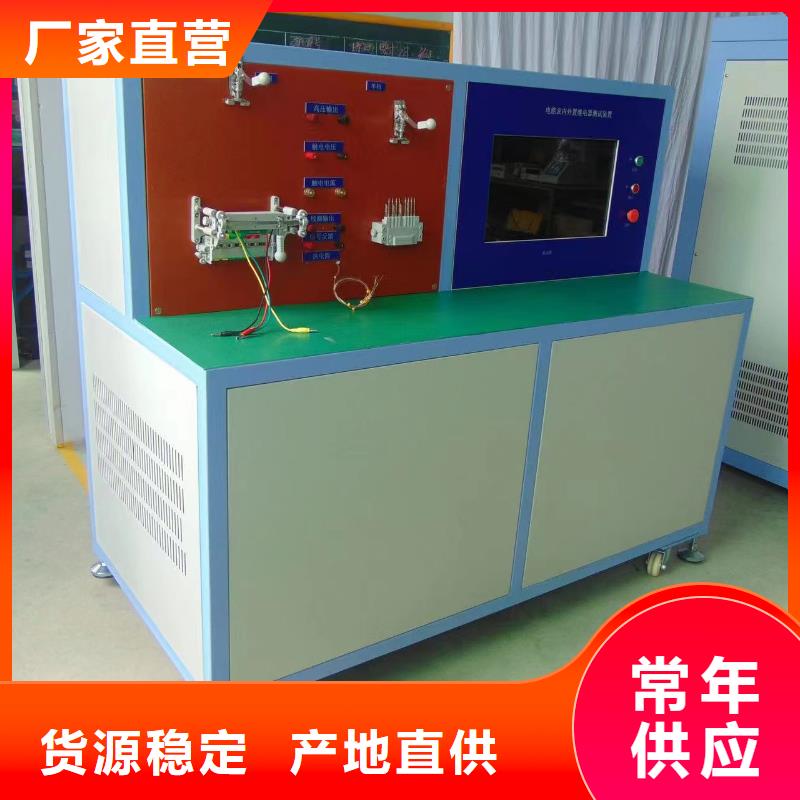

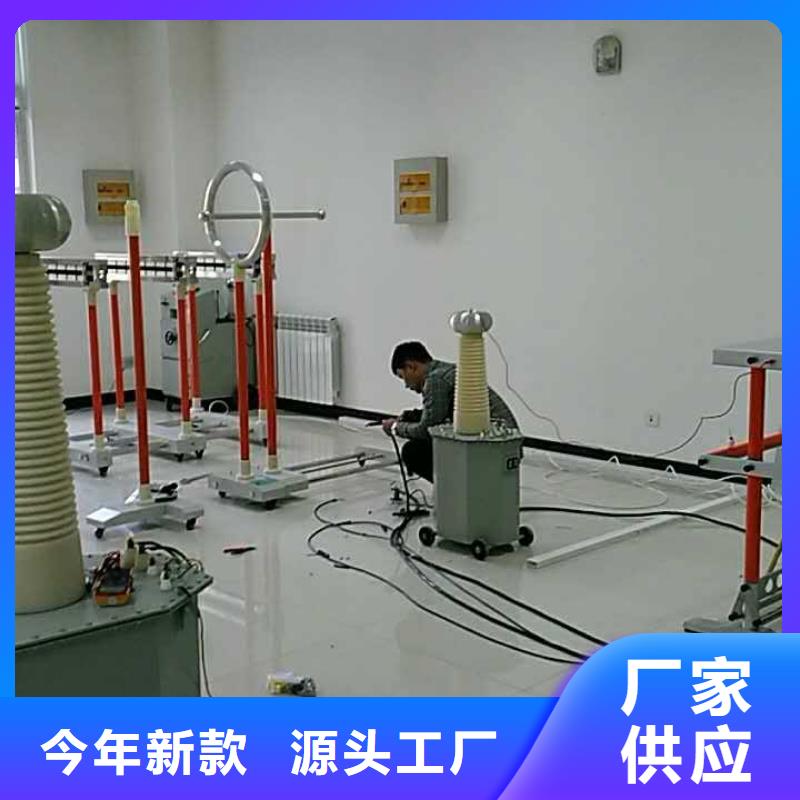

安徽宿州变压器测试台概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。二、标准及要求2.1 提供的变压器综合测试台的技术条件，均符合和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。GB 1094.1——1996 电力变压器 第1部分：总则GB 1094.2——1996 电力变压器 第2部分：温升GB 1094.3——1996 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.10——2003 电力变压器 声级测定GB/T 6451——1999 三相油浸式电力变压器技术参数和要求GB 1094.11——2007 干式电力变压器GB/T 10228--2008 干式电力变压器技术参数和要求GB/T 15164——1994 油浸式电力变压器负载导则GB/T 507——2002 绝缘油 击穿电压测定法2.2外观检查对台体式样、外型尺寸及工艺结构尺寸，屏内设备布置、走线、安装工艺、表面涂层等进行目测和量测，并做文字记录。2.3电气试验项目以下各试验均按有关IEC60076-1 ~5《电力变压器》和IEC60726《干式电力变压器》标准执行，试验项目如下表所示：序号 试验项目 出厂试验 现场试验1 电力变压器空载特性试验 √ √2 电力变压器负载特性试验 √ √3 电力变压器工频耐压试验 √ √4 电力变压器直流电阻试验 √ √5 电力变压器变比组别误差试验 √ √6 电力变压器倍频耐压试验 √ √7 电力变压器温升试验 √ √三、系统配置甲方采购乙方所生产的设备试验对象必须满足如下要求：■110kV主变变压器和特种变压器， 容量20000kVA及以下； （半电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量50000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量35000kVA及以下； （全电流）甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为8％以内，电压等级为■高压侧110kV～ 35kV～10kV等。■低压侧：0.1kV～11kV。

安徽宿州变压器测试台短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的判据。 根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（％）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（ 《2000年中国供电国际会议》中规定超过± 3％的短路变化应视为显著变化）。
