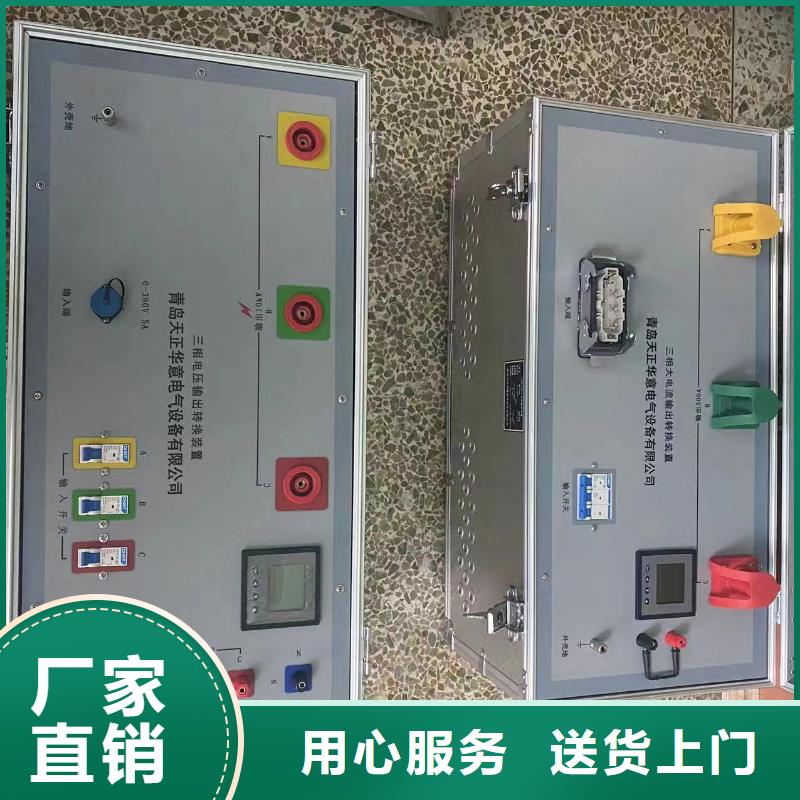

一次通流加压模拟带负荷向量试验装置220kV、110kV母线差动保护、线路方向保护检验（1）试验准备检查全站刀闸、断路器均在分闸位置；检查全站CT二次回路，禁止CT二次回路开路。（2）接线位置及顺序装置工频高压转换装置输出的三相电压10kV由#1PT间隔21P-D1接地连接排处接入；在#1主变高压侧套管接线处对220kV侧#1母线三相通流，按照对应检测回路关系操作开关分合及接地刀闸，完成220kV母线差动、线路保护检验；测试完毕倒换主变开关对#2母线三相通流验证任一间隔即可。装置工频高压转换装置输出的三相电压10kV由#1PT间隔11P-D1接地连接排处接入；在#1主变中压侧套管接线处对110kV侧#1母线三相通流，按照对应检测回路关系操作开关分合及接地刀闸，完成110kV母线差动、线路保护检验；测试完毕倒换主变开关对#2母线三相通流验证任一间隔即可。（3）试验电流估算220kV侧母线：开关CT变比1600/5，为方便读数和测量，预加一次电流160A，二次侧0.500A，对应母联与各间隔回路通流检验时，对施加的三相高压电压与三相大电流移相输出，一次就可检验出母线差动保护和线路保护。110kV侧母线：开关CT变比2000/5，为方便读数和测量，预加一次电流200A，二次侧0.500A，对应母联与各间隔回路通流检验时，对施加的三相高压电压与三相大电流移相输出，一次就可检验出母线差动保护和线路保护。10kV侧母线：开关CT变比4000/5，为方便读数和测量，预加一次电流200A，二次侧0.250A，对应母联与各间隔回路通流检验时，施加的与三相大电流，一次就可检验出母线差动保护。备注：为节约后续试验准备工作，缩短测试时间，对母线三相大电流通流时改换测试间隔时可不必中断输出（设备选择具有三相电流平衡自动调整模式，完全保证在母线线路阻抗不平衡状态下装置输出的三相电流幅值平衡及相位互差120°），该间隔检验结束后即可将另一间隔接地刀闸合上，然后再拉开已检验过的接地刀闸间隔回路，电流输出控制选择“电流平衡模式输出”即可。
