绝缘电阻测试仪,作为本地的绝缘电阻测试仪制造企业,【天正华意电气设备(韶关市分公司)tianzh3611-50】深知品质与信誉的重要性,品质,规格齐全,价格优惠,现货直供交货及时,赢得广大新老客户的信任,欢迎来电详询,联系人:杨经理,地址:平度市平安路2号。

绝缘电阻测试仪 电子式绝缘电阻表关于中值电阻和跌落电阻的选取要求指针式表测量端子的中值电压允许值指针式表指示值处于几何中心位置近的带刻度值的刻度线时，测量端子L和E间的电压为中值电压，中值电压应不低于额定电压的90％。指针式表的中心分度电阻值一般为量程上限值的2％～2.5％.2、数字式表的跌落电压允许值数字式表的显示值为制造厂提供的跌落电阻值时，测量端子L和E之间的电压为跌落电压，其值应不低于额定电压的90％。数字式表的跌落电阻值应在基本量限的上限值的1％以内。残余电阻值小于1Ω，变差不大于0.1Ω。环境参考条件：20＋2-3 ℃，相对湿度：50％±10％.标称使用环境:温度23±5℃，相对湿度：25％～60％。6．线路对外壳的绝缘电阻：≥1×1011Ω。附录1兆欧表型号中值电阻值ZC25—3（旧5050型）10MΩZC11D—82MΩZC11—82MΩZC25—420MΩZC11D—3 20MΩ11D—5100MΩZC11D1050MΩZC111050MΩZC11—5100MΩ5、由于数字表有较长的时间常数（约25S），故一次测量完毕后需停止恒速器转动或关闭电子绝缘表的电源，置“测量选择”开关于“放电”位置，待高压跌落到百伏以下时，再换量程或改变测量项目，以确保测试人员及设备。特别提示：（1）、在检定本装置的标准数字表时，需注意一定要按常规将标准源的信号退至零后才可转动“量程选择”开关，以避免标准源意外损坏。由于检定时测试电压较高，个别电阻盘的阻值会因施加电压的时间延长而小幅度变化，但只要在一分钟之内不超过该阻值盘允许误差的70％应为合格。六、附则 1、随机供应的文件及附件装箱单 使用说明书 产品合格证 测试线 一付 电源线 一根在用户遵守保管和使用规则下，从制造厂发货日起12个月内，如因产品质量不良而不能正常工作时，本厂无偿地为用户修理。线路对外壳的绝缘强度应能承受50Hz正弦波电压8KV一分钟试验。电源电压: AC220V 50HZ。面板设置及说明 本检定装置由标准数字表和标准电阻器两部分组成。1、标准数字表用来测电压，布置在装置的左边，为方便使用，其电压输入端单独设置。左边中部为具有绿色背光的LCD显示器，适用于各种环境使用。数字表测量选择开关根据测量需要可选择不同测试项目。

绝缘电阻测试仪测试时间用一定的直流电压对被测材料加压时，被测材料上的电流不是瞬时达到稳定值的，而是有一衰减过程。在加压的同时，流过较大的充电电流，接着是比较长时间缓慢减小的吸收电流，达到比较平稳的电导电流。被测电阻值越高，达到平衡的时间则越长。因此，测量时为了正确读取被测电阻值，应在稳定后读取数值或取加压1分钟后的读数值。另外，高绝缘材料的电阻值还与其带电的历史有关。为准确评价材料的静电性能，在对材料进行电阻(率)测试时，应首先对其进行消电处理，并静置一定的时间，静置时间可取5分钟，然后，再按测量程序测试。一般而言，对一种材料的测试，至少应随机抽取3～5个试样进行测试，以其平均值作为测试结果。d．测试设备的泄漏在测试中，线路中绝缘电阻不高的连线，往往会不适当地与被测试样、取样电阻等并联，对测量结果可能带来较大的影响。为此：为减小测量误差，应采用保护技术，在漏电流大的线路上安装保护导体，以基本杂散电流对测试结果的影响；高电压线由于表面电离，对地有一定泄漏，所以尽量采用高绝缘、大线径的高压导线作为高压输出线并尽量缩短连线，减少，杜绝电晕放电；采用聚乙烯、聚四氟乙烯等绝缘材料制作测试台和支撑体，以避免由于该类原因导致测试值偏低。

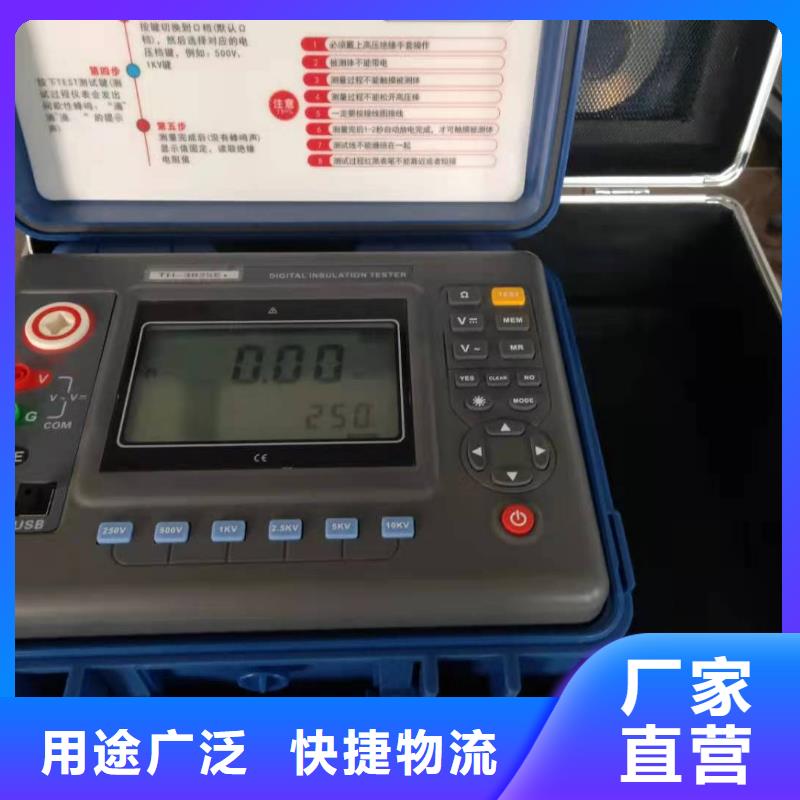

绝缘电阻测试仪 操作步骤本仪表初次或前赴现场使用前应进行充电（全程充电时间8小时，充电指示灯从红变绿），以免到现场使用过程中缺电。另外还应随时采用本仪表的参考电阻附件来检查本仪器工作是否正常、准确。仪表操作步骤如下：1、准备本仪表接线前，首先应将“工作电源”开关调在关的位置，“高压控制”按钮应断开！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，确保方可接线！尤其变电站、发电厂现场等受到电网泄漏感应到强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，本仪表接线完成后才能把被测量端的人工放电棒移开。2、接线把仪表的两个“E”端接到被测物的地或零端，以及大地。把仪表的“L”端接到被测线路端，例如变压器绕组，电缆芯线。把仪表“G”端接到被测回路需要表面电阻泄漏影响的保护环。3、预选测试电压把“高压预选”开关选向需要的测试电源电压。如需要从0V调起时，需要把“高压调节”旋钮反时针旋转到尽头。4、接通工作电源把本仪表“工作电源”开关拨向通，开关上方的指示灯即亮，“kV”电压表显示应0.00kV。5、测试启动把“高压控制”按钮按下，这时高压从L端输出，“kV”表显示L-E之间的电压值，“min.s”表开始计时。6、测试电压细调调节“高压调节”旋钮，可把电压平滑调节到指定值。7、电阻量程选择把“电阻量程”开关选向需要的量程或从MΩ档向2000GΩ量程步进，若仪表连续报警，则表示被测电阻太低，应退低档来测量。8、电阻值读数通过“MΩ/GΩ”表读取电阻值。秒表在高压输出后的15秒、60秒、每隔60秒报时，便于操作者记录。关于吸收比、极化指数的计算公式为：吸收比＝R60s/R15s，即第60秒的电阻读数÷第15秒的电阻读数。极化指数＝R10min/R1min，即第10分钟的电阻读数÷第1分钟的电阻读数。9、测试电压退出将“高压控制”按钮退出，这时“kV”表就会缓慢回零，数字秒表也会退出显示。如果“kV”表不缓慢回零，则应以带电阻的放电棒放电。10、结束当“kV”表显示为0.00kV后，再经过对被测物人工放电棒接通大地，证明后即可关机、拆线。测试结束。
