绝缘鞋手套耐压装置使用前■确认产品：·按照产品装箱清单对照检查，看是否缺少零部件。·看一看是否有破损的地方。·螺丝等紧固部分是否松动。■安装场所确认：·试验台的外形尺寸为1200MM＊500MM＊1250MM,安装场所必须有足够的面积。·周围温度为-10～40℃。湿度：≤80％RH·安装场所能提供220V,12A的工作电源及接地端。·请安装在无油雾，无尘埃的清洁场所。·请勿安装在木材等易燃物上。·安装场所不得有金属粉末和有害气体。·请安装在振动少，盐分少的地方。·请勿安装在阳光直射的地方。四、安装接线■安装接线原则上由本公司专业人员完成。■安装接线按以下步骤进行：二将两根绝缘管套在机体两方白锈钢的圆孔内。二将高压绝缘线穿过干变上方绝缘管里。上方套上白锈钢固定座。用ф8螺丝固定在方管上。二将六根短导电杆分别穿过方电导管，分别用星型把手固定好。二将六只绝缘靴容器放到绝缘板的相应位置，注意与底部的导电钢片相接触。二将地线接到机体侧面的接地端子上。二将电源线插入防水插座中，注意插头插座的配合。■安装接线结束后，请仔细检查一下：·安装是否牢固?·接线是否正确？·是否有工具或杂物在机体中？

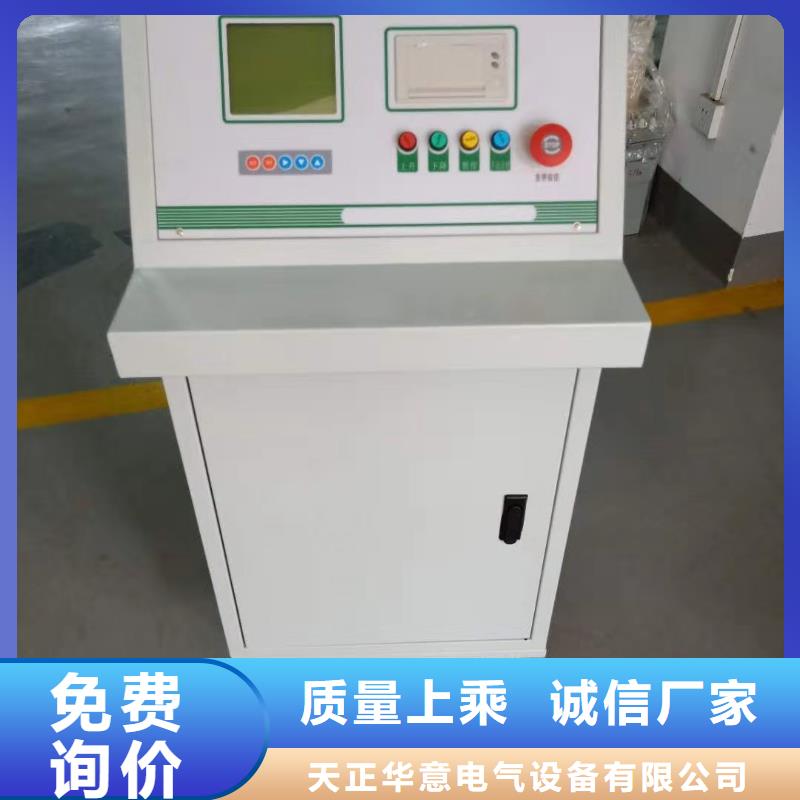

绝缘鞋手套耐压装置按键使用方法功能键——在测量状态下，按一下“功能”键，然后按“功能”键进入参数设置状态，通过“移位键”、“减少键”和“增加键”，可改变当前参数的设定值。移位键——在参数设置状态下，每按一下该键，设定值右移一位，被选定的位反白显示。当移到末位时，再按移位键，将回到首位，如此循环。减少键——在参数设置状态下，每按一下该键，设定值将自动 减1，当减到0时，再按减少键，将回到9，如此循环。该键只能改变反白显示的位。增加键——在参数设置状态下，每按一下该键，设定值将自动加1，当增加到9时，再按增加键，将回到0,如此循环。该键只能改变反白显示的位。七、参数设定说明 (请注意参数设定范围)显 示 设定范围 说 明目标电压 0 ～ 50.0 kV 用于设定高压侧工作电压，当高压侧电压接近此设定值时，自动起动计时功能时间设定 0 ～ 120 S 用于设定工作时间，当计时时间到达此设定值时，表示试验结束，系统自动降压过流设定 0 ～ 20.0 mA 用于设定泄漏电流保护值八、参数设定方法注：以下参数根据用户被试品的要求进行设定开机状态：此时操作员设置好所需参数以后,就可按开始测试按操作键盘“功能”键进入[目标电压]设定按操作键盘“功能”键进入[时间设定]按操作键盘“功能”键进入[过流设定]按操作键盘“功能”键进入返回工作界面，同时系统自动保存所设置的数据。此时就可进行升压测试,

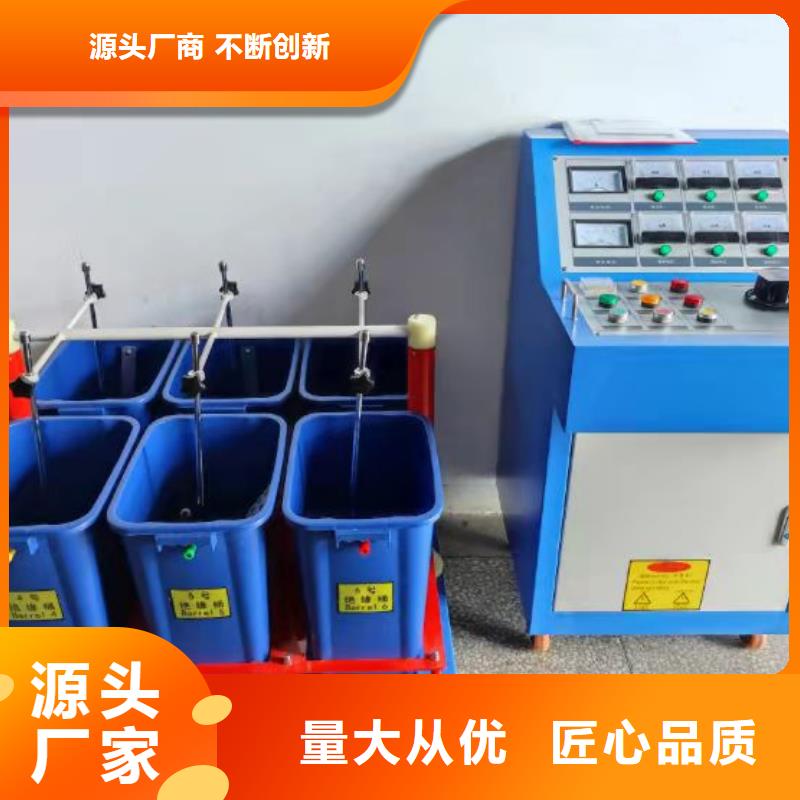

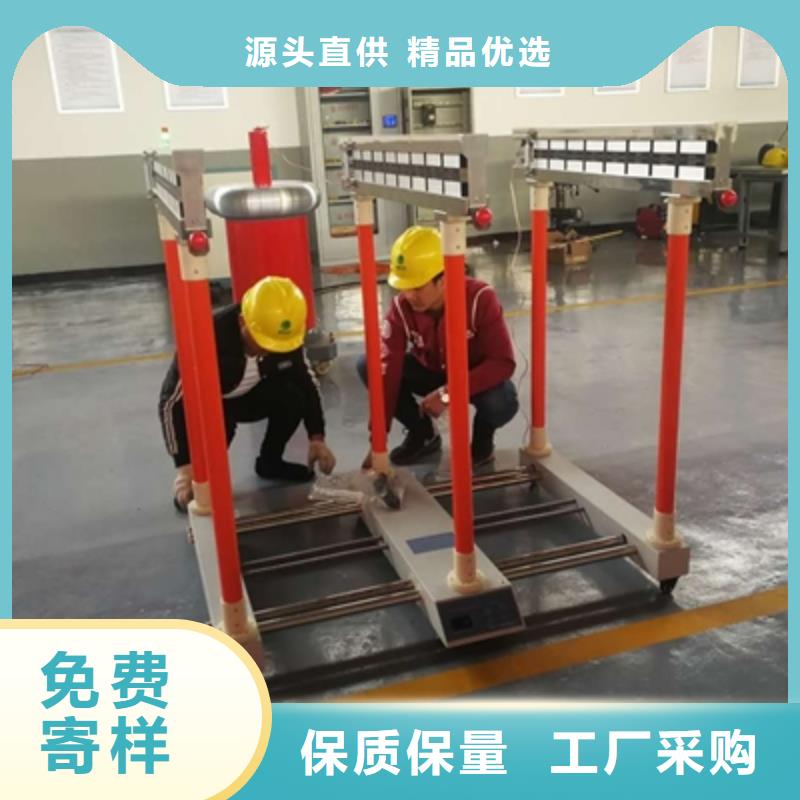

绝缘鞋手套耐压装置 配套使用方法1、使用前根据图 2 将绝缘撑(3)安装在移动托架(1)上,再将电极杆支撑(4)两端插入绝缘撑杆(3)内,将电极杆依次装在电极支撑内。2、手套（绝缘靴）内盛水不能高于手套（绝缘靴）口以下 5CM, 并确保手套（绝缘靴）露出水面的部分干燥清洁,然后将高压电极置于手套（绝缘靴）内并将手套（绝缘靴）夹好。3、用 35kV 高压电缆将手套（绝缘靴）试验车上的高压输入螺母与手套（绝缘靴）试验台的高压出线口相连。用航插线将盛水槽 1-6 上的泄漏测量接线端与手套（绝缘靴）试验台上的接线端 X1-X6 一一对应相连。4、检查总电源是否与输入电源一致(-220V 50Hz),设定好电流继电器动作值,同时设点好时间继电器的动作值,合上空开,电源指示灯亮,调压器的手轮置于零位时,零位指示灯亮,此时可送电操作。送电之前一定要查地线是否接得牢靠，否则有危险。5、按下复位按钮使故障指示灯灭.按下送电按钮,主接触器工作,调压器受电,电源指示灯灭、送电指示灯亮。6、顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于 3kV 的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。7、在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的手套（绝缘靴）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的手套（绝缘靴），然后再升压操作，达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。8、整个试验过程结束后,应切断电源,拆卸手套（绝缘靴）, 换第二批,重复上述方法进行试验。
